Пересказ

Smooth Stratified Flow

Статья «A Model for Predicting Flow Regime Transitions in Horizontal and Near Horizontal Gas-Liquid Flow» (1976) авторов Abraham E. Dukler и Yemada Taitel состоит из нескольких частей. В первую очередь в ней дается описание гладкого слоистого течения.

***

Рассмотрим силы действующие на газовую и жидкую фазу при невозмущенном, слоистом течении.

Элемент трубы имеет наклон \theta к горизонту, газ и жидкость перемещаются со средней скоростью v_g и v_l. В сечении трубы выделим следующие геометрические параметры. Площадь занятая газом и жидкостью обозначим как A_g и A_l. Смоченный периметр трубы S_g и S_l. Длина поверхности раздела между фазами обозначим как S_i.

Уровень жидкости в условиях равновесия h_l.

Исходя из известных скоростей течения фаз, свойств, угла наклона и диаметра трубы, требуется определить значение h_l.

Для жидкости, изменение скорости при перемещении элемента на расстояние \Delta L связано с потерями давления на трение жидкости со стенкой трубы (wall-liquid, wl), ускорением за счет трения с быстроперемещающейся газовой фазой и затратами на преодоление силы тяжести.

    \[ A_l \left( \frac{dP}{dL}\right)_L = \tau_i S_i - \tau_{wl} S_l - \rho_l A_l g \sin \theta \]

Для газа,

    \[ A_g \left( \frac{dP}{dL}\right)_G = -\tau_i S_i - \tau_{wg} S_g - \rho_g A_g g \sin \theta \]

Приравнивания падения давления в фазах друг другу и предполагая, что изменением давления по h_L можно пренебречь, получим

    \[ \tau_{wg}  \frac{S_g}{A_g} - \tau_{wl}  \frac{S_l}{A_l} +\tau_i S_i \left(\frac{1}{A_l} + \frac{1}{A_g}\right) + (\rho_l - \rho_g) g \sin \theta = 0 \]

Записанное равенство напряжений позволяет подобрать значение h_L, которое неявно входит в это выражение через площади и смоченные периметры. Это реализуется итерационной процедурой.

Касательное напряжение трения между жидкостью и трубой (Wall-Liquid),

    \[ \tau_{wl} = f_l \cdot \frac{\rho_l u_l^2}{2} \]

Коэффициент трения для гладкой трубы, зависит от числа Рейнольдса

    \[ f_l = C_l (Re_l)^{-n} = C_l \left( \frac{u_l d_l \rho_l}{\mu_l} \right)^{-n} \]

Для газа запись аналогична (Wall-Gas),

    \[ \tau_{wg} = f_g \cdot \frac{\rho_g u_g^2}{2} \]

Коэффициент трения для гладкой трубы, зависит от числа Рейнольдса

    \[ f_g = C_g (Re_g)^{-m} = C_g \left( \frac{u_g d_g \rho_g}{\mu_g} \right)^{-m} \]

Для ламинарного режима течения C_L = C_G = 16 и m = n = 1.
Для турбулентного режима C_L = C_G = 0.046 и m = n = 0.2.

Гидравлические диаметры определяются из подхода предложенного Agrawal (1973). Сопротивление течения жидкости аналогично потоку в открытом канале, для газа аналогично потоку в закрытом канале.

    \[ d_l = \frac{4 A_l}{S_l} \]

    \[ d_g = \frac{4 A_g}{S_g + S_i} \]

Касательное напряжение между газом и поверхностью раздела,

    \[ \tau_{i} = f_i \cdot \frac{\rho_g (u_g - u_i)^2}{2} \]

Согласно работе Gazley (1949), для слоистого течения, коэффициент трения между фазами примерно равен коэффициенту трения газа о стенку трубы

    \[ f_i \aprox = f_g \]

И принимая во внимание, что скорость течения газа намного больше скорости перемещения границы раздела фаз, получим выражение совпадающее с записью касательного напряжения на границе газ-труба,

    \[ \tau_{i} = \tau_{wg} \]

Представленные выше соотношения позволяют решить задачу определения потерь давления и доли жидкости в сечении трубы для гладкого расслоённого режима течения.

Между геометрическими параметрами и уровнем жидкости существует непростая связь,

    \[ S_l = D \cdot (\pi-\cos^{-1}(2 h/D - 1)) \]

    \[ S_g = D \cos^{-1}(2 h/D - 1) \]

    \[ S_i = D \sqrt{1 - (2h/D - 1)^2}  \]

    \[ A_l = 0.25 D \left [S_l + (2 h/D - 1) S_i \right ] \]

    \[ A_g = 0.25 D \left [S_g - (2 h/D - 1) S_i \right ] \]

Следующий пример поможет понять логику расчета слоистого течения. В качестве исходных данных, я снова взял срез данных из GAP для элемента трубы.

Плотность жидкости \rho_l = 800.6 kg/m3
Плотность газа, \rho_g = 13.53 kg/m3
Вязкость жидкости, \mu_l = 6.4771 mPa*s
Вязкость газа, \mu_g = 0.0102 mPa*s

Массовый расход жидкости, W_l = 27.056 kg/s
Массовый расход газа, W_g = 1.608 kg/s

Диаметр трубы, D = 0.3048 m
Шероховатость трубы, \epsilon = 1.52e-5 m

Рассчитаем площадь трубы, A = \pi D^2 / 4 = 0.07296 m2

Задаем величину уровня жидкости в трубе.
Начнем с предположения, что половина трубы занята жидкостью h/D = 0.5

Периметр смоченный газом, S_g = D \cdot \cos ^{-1}(2h\D - 1) = 0.4788 m
Периметр смоченный жидкостью, S_l = \pi D  - S_g = 0.4788 m
Длина поверхности раздела, S_i = D \sqrt{1 - (2h\D - 1)^2} = 0.3048 m

Теперь определим площади занятые жидкой и газовой фазами,

    \[ A_l=0.25 \cdot D(S_l +(2 h/D - 1) S_i) = 0.03648 \, m2 \]

    \[ A_g=0.25 \cdot D(S_g - (2 h/D - 1) S_i) = 0.03648 \,  m2 \]

Доля жидкости в сечении трубы,

    \[ H_l = \frac{A_l}{A}= 0.5 \]

Зная величину H_l можно рассчитать истинные скорости течения,

    \[ u_l = \frac{W_l}{\rho_l \cdot A \cdot H_l } = 0.9263\,  m/s \]

    \[ u_g = \frac{W_g}{\rho_g \cdot A \cdot (1-H_l) } = 3.2574 \, m/s \]

Знание скоростей, позволит нам определить коэффициенты трения.

Для этого сначала вычислим гидравлические диаметры,

d_l = 4 A_l / S_l = 0.3048 m
d_g = 4 A_g / (S_g + S_i) = 0.1862 m

Числа Рейнолдьса,

Re_l = u_l d_l \rho_l / \mu_l = 34 900
Re_g = u_g d_g \rho_g / \mu_g = 805 724

И жидкость и газ движутся турбулентно, коэффициенты трения об стенку трубы следовательно

f_l = 0.046 (Re_l)^{-0.2} = 0.00568

f_g = 0.046 (Re_g)^{-0.2} = 0.00303

Касательное напряжение трения жидкость-труба,

\tau_{wl} = f_l \rho_l u_l^2 / 2 = 1.9504

Касательное напряжение трения газ-труба,

\tau_{wg} = f_g \rho_g u_g^2 / 2 = 0.2175

Касательное напряжение межфазного трения,

\tau_{i}=\tau_{wg} = 0.2175

Для горизонтальной трубы, баланс между силами трения запишется в виде,

    \[ \tau_i S_i \left(\frac{1}{A_l} + \frac{1}{A_g} \right) = \tau_{wl} \frac{S_l}{A_l} - \tau_{wg} \frac{S_g}{A_g} \]

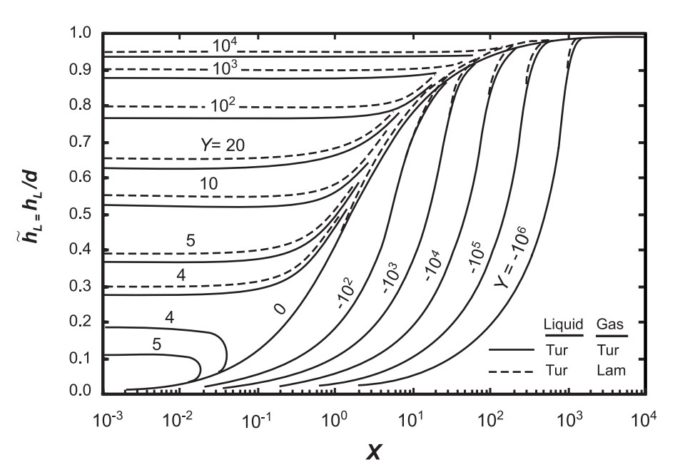

Левая часть уравнения, после подстановки значений переменных, равна LHS = 3.634 и соответственно правая часть, RHS = 22.7403. Повторяя итерации h/D проводится поиск равенства левой и правой части уравнения.

После нескольких попыток, определено искомое значение h/D = 0.61436 при котором значение доли жидкости равно H_l = 0.64435.

Удельные потери давления можно определить как по жидкой так и по газовой фазе. Используем уравнение сохранения для жидкой фазы.

    \[ \left(\frac{dP}{dL} \right) = \tau_i \frac{S_i}{A_l} - \tau_{wl}\frac{S_l}{A_l} \]

Подставляя значения, потери на трение составили 11.442 Pa на 1 метр трубы.
В GAP получено большее значение 17.54 Pa

Меньшие потери вызываны тем, что расчет потерь давления выполнен для гладкого слоистого течения, при котором поверхность жидкости представлена ровной поверхностью. Тогда как в зависимости от соотношения скоростей газа и жидкости на поверхности раздела возникают волны. От высоты формируемой волны, поверхность жидкости становится более сложной и выражение для коэффициента трения между жидкой и газовой фазой усложняются.
